磁致式量水堰计

磁致式量水堰计是适配城市生命线工程水位流量监测的专业设备，采用磁致测量技术，可对城市生命线工程相关水域及水工设施的堰槽水位进行长期精准测量，能有效监测水位及流量动态变化，为城市生命线工程的水文安全监测提供可靠数据支撑，是城市生命线工程中水文监测领域的实用型监测设备。

1.城市生命线工程内自然水域堰槽水位监测，适用于城市周边河流、城市内湖、城市备用水源湖泊等区域的堰槽水位长期测量，精准捕捉自然水域水文变化，助力城市生命线工程水文基础数据采集。

2.城市生命线工程核心水工设施水位监测，适用于城市供水保障水库、城市防洪排涝坝体、城市水利枢纽等关键水工设施的堰槽水位监测，掌握核心设施水文动态。

3.城市生命线工程防汛抗旱工作监测，可在汛期、旱期对城市重点水文监测点位进行水位流量监测，为城市生命线工程防汛抗旱的决策部署、应急处置提供数据依据。

4.城市生命线工程供水安全保障监测，应用于城市供水体系相关的水库、输水堰槽等点位，实时监测水位流量变化，保障城市供水这一城市生命线工程核心环节的稳定运行。

5.城市生命线工程水工设施日常运维监测，针对城市各类水工堰槽设施开展常态化水位测量，通过水文数据研判设施运行状态，为城市生命线工程水工设施的日常养护、运维管理提供参考。

线性测量，绝对位置输出，非接触式连续测量，永不磨损，传感器不用标定及定期维护，输出信号多种选择 (RS485、电压、电流)，安装简单方便。

1.结构

磁致式量水堰计由防污管、上端盖、磁致伸缩液位传感器、水平泡、观测电缆等组成。

2.工作原理

磁致伸缩液位传感器主要由测杆、电子仓和套在测杆上的非接触磁浮球组成。测杆内装有磁致伸缩线(波导丝)，测杆由不导磁的不锈钢管制成。测量时电子仓发出起始脉冲，起始脉冲在波导丝中传输，产生沿波导丝方向的旋转磁场，当这个磁场与浮球中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被电子拾能机构所感知并转换成相应的电流脉冲，测量电路计算出两个脉冲之间的时间差，即可精确地测出被测液位值。

1.检查

量水堰计安装之前应在现场对磁致伸缩液位传感器、浮子等组件进行检查，并使用BC-103C型读数仪对传感器进行测读，确保仪器完好才能安装。

2.槽式安装法

量水堰计应安装在堰板的上游≥100cm 处,在堰槽的侧壁做一内凹槽，在底部开一个安装洞，安装洞的直径应大于￠15cm 的孔，低于水面深为 10cm(尺寸见图 2 所示)。在安装洞中插入防污管，查看上端盖上的水平泡调整防污管的垂直度，管四周用水泥砂浆固结，防止砂浆进入防污管。在防污管四周填入清洁细碎石，直至将凹槽填满。

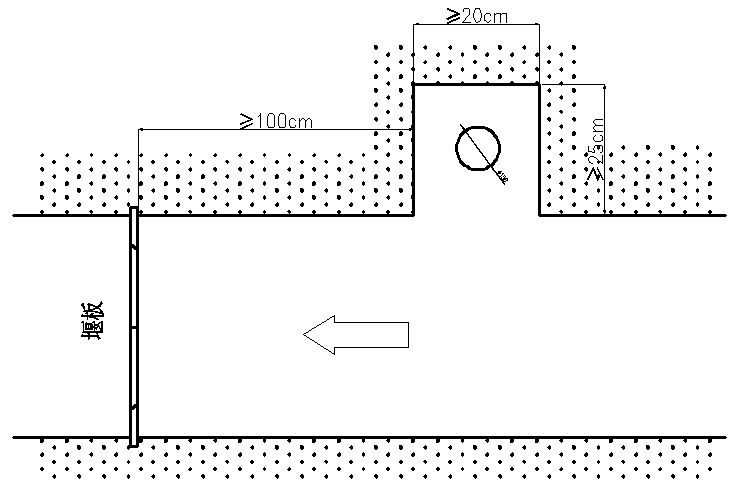

安装槽和洞示意图

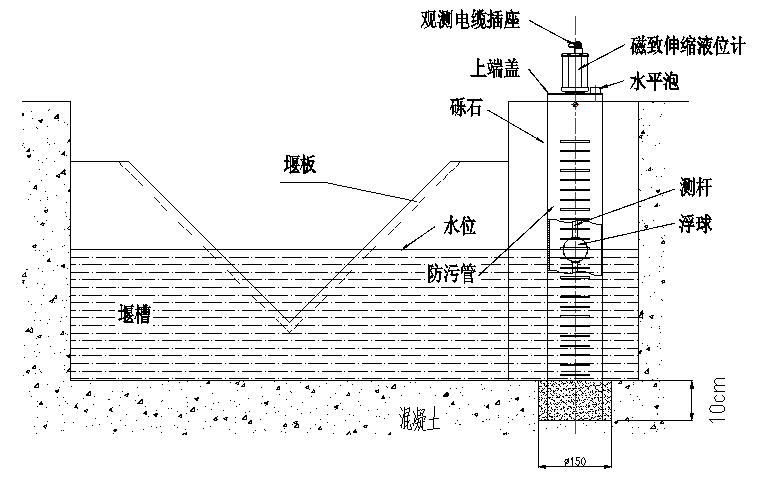

量水堰计安装示意图
