ST-CLL01 电磁流量计

安装方式 ： ST-CLL01
产品简介


电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。电磁流量计是一种测量液体流量的仪器，它通过测量液体通过导电管道时的电磁感应来实现流量测量。其工作原理基于法拉第电磁感应定律，即当导体在磁场中运动时，会产生感应电动势，并与导体的速度和磁场的强度成正比。

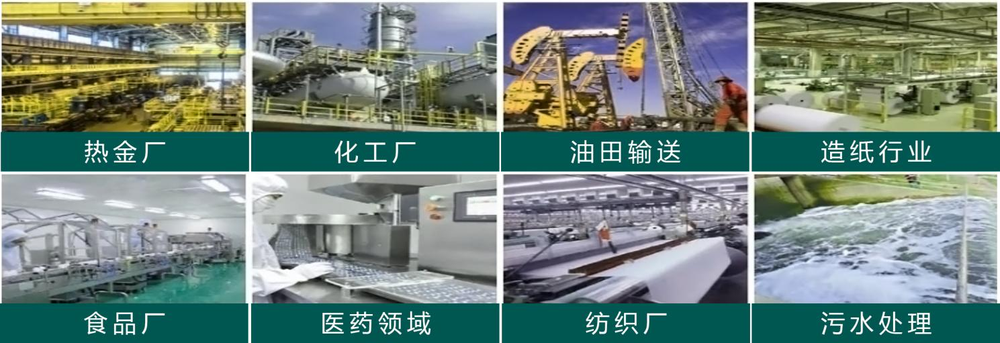

   广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、污水处理站（环保污水控制、化工污水、电镀污水）、造纸（纸浆）、泥浆、医药、食品等工农业的生产工艺过程流量测量和控制。



  • 极强的抗腐蚀能力，几乎可测任何导电液体

  • 抗干扰力强，几乎不受外界干扰

  • 测量不受流体密度、粘度、温度、压力和电导率变化的影响

  • 测量管内无阻流部件无压损、直管段要求低。

  • 管道内无可动部件，无阻流部件，测量几乎没有负压压力损失

  • 具有自检与自诊断功能

  • 在现场可根据用户实际需求在线修改量程




精度等级：

±0.5%R（千分之五）

公称压力：

DN10-DN250，PN<1.6Mpa；DN300-DN1000，PN<1.0Mpa；DN1200-DN2200，PN<0.6Mpa（其他规格可定制）

安装方式：

法兰安装（默认）；夹持安装（定制）、卡箍安装（定制）

电极类型：

316L电极（标配）；HB/HC合金电极；钛电极；钽电极；铂铱电极

衬里材质：

氯丁橡胶（CR）；聚四氟乙烯（F4）；特氟龙（PFA）；聚氨酯橡胶（UR）；聚全氟乙丙烯（F46）

量程比：

10:1

工作环境：

工作温度：-25-55℃；存储温度：-40-65℃

流体需求：

导电介质（电导率≥30μs/cm液体）
